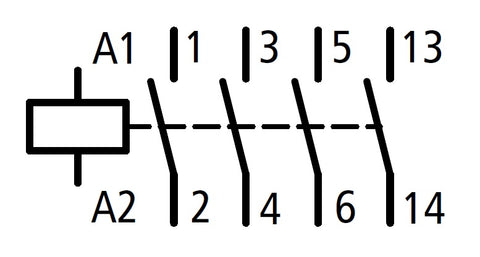

Contactor ALEA II 11kW/400V, 1 ND, bobina la 24Vca
Mărime 1, Categorie produs Power contactor, Curent nominal 25A, Tensiune bobină 24V, Contacte auxiliare înglobate 1ND
Unitate de ambalare: 1 buc.
Cantitate minima pentru comanda: 1 buc.
Ai vazut mai ieftin?
Spune-ne unde ai vazut mai ieftin acest produs
Contactor ALEA II 11kW/400V, 1 ND, bobina la 24Vca
220,83 lei
| Caracteristică | Valoare |
|---|---|
| COD COMANDĂ | LTD12510 |
| Control elevator 480V 60Hz trifazat (CP) | 10 |
| Performanţe în regim de motor AC-3 | - |
| Durată de viaţă mecanică, în c.a. | 10000000 Comutări |
| Cuplu de strângere (contacte principale) | 3,2 Nm |
| Trifazat 230 V 240 V | 10 HP |
| Curent nominal AC-3/400V | 25 A |
| Curent termic convenţional 1 pol montaj deschis [Ith] | 100 A |
| CEM interferenţe emise | conform cu EN 60947-1 |
| Rezistenţă la scurtcircuit | - |
| Montaj deschis AC-3, 3 poli: 50 – 60 Hz 220 V 230 V [Ie] | 25 A |
| AC-4 500 V [P] | 8 kW |
| Secţiune racord (contacte auxiliare) | - mm² |
| SCCR (CB) la defect sever | 10/65 kA |
| Montaj deschis AC-4, 3 poli, 50 – 60 Hz 500 V [Ie] | 13 A |
| Factorul de serviciu | 100 % ED |
| 110 V [Ie] | 40 A |
| SCCR (fuzibil) la defect sever 600 V | 10/100 kA |
| AC-4 220 V 230 V [P] | 3,5 kW |
| Lămpi cu incandescenţă (Wolfram) 277V 60Hz monofazat | 40 A |
| AC-3 660 V 690 V [P] | 14 kW |
| Unitate de ambalare | 1 m. |
| La Ie conform AC-3/400V | 4,2 W |
| Temperatura ambiantă de depozitare | -40 / +80 °C |
| AC-4 240 V [P] | 4 kW |
| Trifazat 575 V 600 V | 20 HP |
| Acţionare frontală (EN50724) | Cu degetul şi cu dosul palmei |
| Contacte auxiliare-contacte ND | 7 gr. |
| Date de bază fuzibil max. | 125 A |
| Temperatura ambiantă pentru montaj închis | -25 / + 40 °C |
| Control elevator 200V 60Hz trifazat (A) | 11 |
| Fuzibil max. protecţie la scurtcircuit | - |
| Frecvenţa comutărilor, funcţionare în c.a. | 5000 Comutări/h |
| 500 V | 250 A |
| Sarcină pilot funcţionare în c.a. | A600 |
| AC-4 415 V [P] | 6,5 kW |
| LRA 480V 60Hz trifazat | 150 A |
| Unelte (contacte auxiliare) | - |
| Între contacte | 440 VAC |
| AC-3 380 V 400 V [P] | 11 kW |
| CEM rezistenţa la interferenţe | conform cu EN 60947-1 |
| grad de protecţie | IP00 |
| Date de bază SCCR | 5 kA |
| Suruburi terminale (contacte auxiliare) | M3,5 |
| Contacte de forţă | - |
| Montaj deschis la 55°C [Ith=Ie] | 42 A |
| Putere disipată | - |
| Lămpi cu descărcare (Balast) 277V 60Hz monofazat | 40 A |
| Separare sigură conform EN 61140 | - |
| Montaj deschis AC-3, 3poli: 50 – 60 Hz 415 V [Ie] | 25 A |
| PU | 64 |
| Temporizare la deschidere, funcţionare în c.a. | 8 - 14 |
| Categorie produs | Power contactor |
| Montaj deschis DC-1 | - |
| Unelte (contacte principale) | - |
| Sistemul electromagnetic | - |
| Norme si Standarde | EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508 |
| Masiv sau multifilar (contacte principale) | single 18 - 6, double 18 - 8 AWG |
| Fabricant | Schrack |
| DC-1 | - |
| Toleranţa tensiunii, funcționare în c.a. [închidere] | 0,8 - 1,1 x Uc |
| Coordonare de tip "1" 690 V [gG/gL 690 V] | 50 A |
| Capacitatea de închidere conform CEI/EN 60947 până la 690V | 350 A |
| Masiv sau multifilar (contacte auxiliare) | 18 - 14 AWG |
| Flexible with ferrule [auxiliary cables] | 1 x (0,75 - 2,5) | 2 x (0,75 - 2,5) mm² |
| Sarcină pilot funcţionare în c.c. | P300 |
| Mărime | 1 |
| Rezistenţa la şocuri mecanice-şoc semisinusoidal 10ms | - |
| Control elevator 600V 60Hz trifazat (A) | 17 |
| Coordonare de tip "2" 690 V [gG/gL690 V] | 35 A |
| Montaj deschis AC-4, 3 poli, 50 – 60 Hz 660 V 690 V [Ie] | 10 A |
| Rezistenţe de încălzire 600V 60Hz trifazat | 40 A |
| Control refrigerare (numai CSA) FLA 480V 60Hz trifazat | 40 A |
| Categoria de supratensiune/Grad de poluare | III/3 |
| Trifazat 200 V 208 V | 7,50 HP |
| Lungime de dezizolat (contacte auxiliare) | 10 mm |
| Rezistenţe de încălzire 480V 60Hz trifazat | 40 A |
| Lămpi cu descărcare (Balast) 347V 60Hz monofazat | 40 A |
| Montaj deschis la 40°C [Ith=Ie] | 45 A |
| Accesorii opționale | LTZ00001--;LTZ00005--;LTZ00002--;LTZ00004--;LTZ1W001--;LTZ1W002--;LTZ10005--;LTZ0D311--;LTZ0D302--;LTZ0D222--;LTZ0D231--;LTZ10006--;LTZ10001--;LTZ10004--;LTZ10003--;LTZ10002-- |
| Contacte de forţă | 3 ND |
| Performanţe în regim de motor AC-4 | - |
| Flexibil cu pin (contactele principale) | 1 x (0,75 - 16) | 2 x (0,75 - 10) mm² |
| Multifilar (contacte principale) | 1 x 16 mm² |
| Tensiunea nominală operaţională | 690 V |
| Control elevator 480V 60Hz trifazat (A) | 14 |
| Montaj închis [Ith] | 36 A |
| Contacte auxiliare înglobate | 1ND |
| Capacitate de rupere nominala | - kA |
| Întreruptor automat max. la defect sever 480 V | 50/32 A |
| Suruburi terminale (contacte principale) | M5 |
| Putere motor maximă-monofazat | - |
| Utilizare generală c.a. (V) | 600 |
| Curent nominal operaţional AC-4 | - |
| Temperatura ambiantă pentru montaj deschis | -25 / +60 °C |
| FLA 480V 60Hz trifazat | 25 A |
| Impedanţă pe pol | 2,7 mΩ |
| 380 V 400 V | 250 A |
| Funcţionare în c.a. | 0,43 |
| Contacte de forţă-contacte ND | 10 gr. |
| Montaj deschis AC-4, 3 poli, 50 – 60 Hz 415 V [Ie] | 13 A |
| Control elevator 240V 60Hz trifazat (A) | 15,20 |
| Lungime de dezizolat (contacte principale) | 10 mm |
| Între bobină şi contacte | 440 VAC |
| 220 V 230 V | 250 A |
| AC-4 | - |
| Capacitatea de rupere | - |
| Tensiune bobină | 24V |
| Protecţie împotriva contactului direct | - |
| Date nominale pentru tipuri aprobate | - |

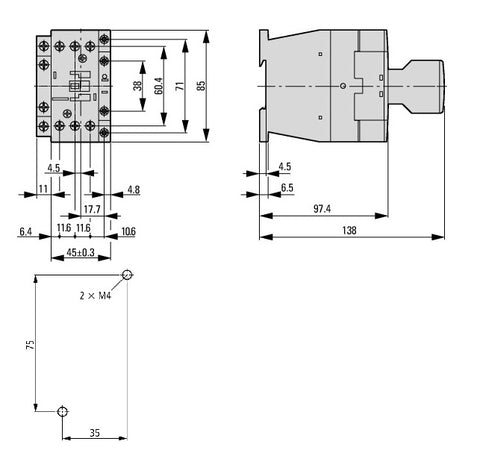

| HxBxT mm | 85x45x97 |
| AC-3 | - |
| Tensiune nominală de izolaţie (Ui) | 690 V |
| SCCR (întreruptor automat) la defect sever 600 V | 10/22 kA |
| SCCR (fuzibil) la defect sever 480 V | 10/100 kA |
| AC-3 500 V [P] | 17,5 kW |
| Surubelniţă Philips/Pozidriv (contacte principale) | PZ 2 |
| Secţiune racord pentru contactele principale | - mm² |
| Curent termic convenţional 3 poli 50-60Hz | - |
| Fuzibil maxim la defect sever 600 V | 125/100 Class J A |
| Curent nominal | 25 A |
| Curent nominal operaţional în regim AC-3 | - |
| Descriere de bază | Contactor |
| Montaj deschis AC-3, 3 poli: 50 – 60 Hz 240 V [Ie] | 25 A |
| Contacte auxiliare-contacte ND | 5,3 gr. |
| Temporizare la închidere, funcţionare în c.a. | 16 - 22 |
| AC-4 660 V 690 V [P] | 8,5 kW |
| AC-3 220 V 230 V [P] | 7,5 kW |
| Control refrigerare (numai CSA) FLA 600V 60Hz trifazat | 30 A |
| Condiţii climatice | Căldură umedă constantă, conform cu IEC 60068-2-78;Căldură umedă ciclică, conform cu IEC 60068-2-30 |
| Control elevator 240V 60Hz trifazat (CP) | 5 |
| 3 poli, la Ith [60°] | 10,8 W |
| Montaj deschis AC-3, 3poli: 50 – 60 Hz 660 V 690 V [Ie] | 15 A |
| Timp de arc | 10 ms |
| disipare | 10,80 W |
| Montaj deschis AC-4, 3 poli, 50 – 60 Hz 440 V [Ie] | 13 A |
| Montaj deschis AC-4, 3poli, 50 – 60 Hz 220 V 230 V [Ie] | 13 A |
| Curent nominal operaţional în regim AC-1 | - |
| Utilizare generală c.c. (A) | 1 |
| Lămpi cu descărcare (Balast) 480V 60Hz trifazat | 40 A |
| Trifazat 460 V 480 V | 15 HP |
| Rezistenţa la şocuri mecanice-şoc semisinusoidal orizontal | - |
| Curent termic convenţional 1 pol montaj închis [Ith] | 90 A |
| AC-3 440 V [P] | 15,5 kW |
| AC-3 240V [P] | 8,5 kW |
| 60 V [Ie] | 40 A |
| Contacte auxiliare | - |
| Tinere la impuls de tensiune [Uimp] | 8000 V |
| Masă netă | 0,43 kg/m |
| Lămpi cu incandescenţă (Wolfram) 600V 60Hz trifazat | 40 A |
| PREG | 2450 |
| Întreruptor automat max. la defect sever 600 V | 50/32 A |
| Monofazat 230V 240V | 5 HP |
| Performanţe ţintă (100,000 cicluri conform cu UL1995) | - |
| Masiv (contacte auxiliare) | 1 x (0,75 - 4) | 2 x (0,75 - 2,5) mm² |
| Montaj deschis la 60°C [Ith=Ie] | 40 A |
| LxÎxA mm | 45x85x97 |
| Surubelniţă standard (contacte auxiliare) | 0,8 x 5,5;1 x 6 |
| Lămpi cu descărcare (Balast) 600V 60Hz trifazat | 40 A |
| Contacte de forţă-contacte ND | 6,9 gr. |
| Standard screwdriver [main cable] | 0,8 x 5,5;1 x 6 mm |
| Putere motor maximă-3 faze | - |
| Control elevator 600V 60Hz trifazat (CP) | 15 |
| Coordonare de tip "1" 400 V [gG/gL 500 V] | 100 A |
| Cuplu de strângere (contacte auxiliare) | 1,20 Nm |
| Montaj deschis AC-3, 3 poli: 50 – 60 Hz 440 V [Ie] | 25 A |
| Control refrigerare (numai CSA) LRA 600V 60Hz trifazat | 180 A |
| Montaj deschis AC-3, 3 poli: 50 – 60 Hz 380 V 400 V [Ie] | 25 A |
| Masă | - kg. |
| AC-4 380 V 400 V [P] | 6 kW |
| Rezistenţe de încălzire 347V 60Hz monofazat | 40 A |
| Control elevator 200V 60Hz trifazat (CP) | 3 |
| Rezistenţe de încălzire 277V 60Hz monofazat | 40 A |
| 660 V 690 V | 150 A |
| Montaj deschis AC-4, 3 poli, 50 – 60 Hz 380 V 400 V [Ie] | 13 A |
| Date de bază max. CB | 125 A |
| Timp de comutaţie la 100% Us (Valoare recomandată) | - |
| Lămpi cu incandescenţă (Wolfram) 480V 60Hz trifazat | 40 A |
| Curent nominal operaţional DC-1 | - |
| Utilizare generală c.c. (V) | 250 |
| Putere pentru aplicaţii speciale | - |
| AC-3 415 V [P] | 14,5 kW |
| Standard | IEC EN 60947-4-1;IEC EN 60947-5-1;UL 508 |
| Montaj deschis la 50°C [Ith=Ie] | 43 A |
| Toleranţa tensiunii, funcţionare în c.a. [menţinere] | 0,3 - 0,6 x Uc |
| Fuzibil max. la defect sever 480 V | 125/70 Class J A |
| Monofazat 115V 120V | 2 HP |
| AC-4 440 V [P] | 7 kW |
| 220 V [Ie] | 40 A |
| Contacte auxiliare | 1ND |
| Control refrigerare (numai CSA) LRA 480V 60Hz trifazat | 240 A |
| Lămpi cu incandescenţă (Wolfram) 347V 60Hz monofazat | 40 A |
| Coordonare de tip "2" 400 V [gG/gL 500 V] | 35 A |
| Contacte auxiliare-contacte NÎ | 5 gr. |
| Masiv (cablu principal) | 1 x (0,75 - 16) | 2 x (0,75 - 10) mm² |
| Contacte auxiliare-contacte NÎ | 3,5 gr. |
| Montaj deschis AC-4, 3 poli, 50 – 60 Hz 240 V [Ie] | 13 A |
| Curent de scurtcircuit | - |
| AC-1 | - |
| Surubelniţă Philips/Pozidriv (contacte auxiliare) | PZ 2 |
| Utilizare generală c.a. (A) | 10 |
| Putere motor maximă-Utilizare generală | 40 A |
| Montaj deschis AC-3, 3 poli: 50 – 60 Hz 500 V [Ie] | 25 A |
