Contactor ALEA II 200kW/400V, 2 ND + 2 NÎ, bobina la 230Vca
Mărime 6, Categorie produs Power contactor, Curent nominal 400A, Tensiune bobină 230V, Contacte auxiliare înglobate 2ND+2NÎ
Unitate de ambalare: 1 buc.
Cantitate minima pentru comanda: 1 buc.
Ai vazut mai ieftin?
Spune-ne unde ai vazut mai ieftin acest produs
Contactor ALEA II 200kW/400V, 2 ND + 2 NÎ, bobina la 230Vca
4.581,50 lei
| Caracteristică | Valoare |
|---|---|
| AC-3 240V [P] | 132 kW |
| PU | 54 |
| Performanţe în regim de motor AC-3 | - |
| Trifazat 230 V 240 V | 150 HP |
| Contacte auxiliare-contacte ND | 10 gr. |
| AC-3 660 V 690 V [P] | 300 kW |
| Montaj deschis AC-3, 3 poli: 50 – 60 Hz 500 V [Ie] | 400 A |
| Rezistenţă la scurtcircuit | - |
| Montaj deschis la 40°C [Ith=Ie] | 612 A |
| Secţiune racord (contacte auxiliare) | - mm² |
| Între bobină şi contacte | 500 VAC |
| (0 … 0.7 x Uc min) | Contactorul nu cuplează |
| Factorul de serviciu | 100 % ED |
| AC-3 440 V [P] | 250 kW |
| Tensiunea nominală operaţională | 1000 V |
| Unitate de ambalare | 1 m. |
| Putere de cuplare (VA) | 715 |
| Montaj deschis AC-4, 3poli, 50 – 60 Hz 220 V 230 V [Ie] | 296 A |
| Temperatura ambiantă de depozitare | -40 / +80 °C |
| Date de bază SCCR | 30 kA |
| Montaj deschis AC-4, 3 poli, 50 – 60 Hz 440 V [Ie] | 296 A |
| Masiv (contacte auxiliare) | 1 x (0,75 - 2,5) | 2 x (0,75 - 2,5) mm² |
| Tensiune bobină | 230V |
| AC-4 500 V [P] | 210 kW |
| Fuzibil max. protecţie la scurtcircuit | - |
| Compensare individuală, curent de funcţ. trifazat cap. | - |
| AC-3 500 V [P] | 280 kW |
| Rezistenta admisibilă a contactului actuatorului A11 | 500 mΩ |
| Sarcină pilot funcţionare în c.a. | A600 |
| Montaj deschis la 55°C [Ith=Ie] | 522 A |
| (0 … 0.2 x Uc min) ≦ 10 ms | Timpul este legat deliberat |
| AC-4 1000 V [P] | 132 kW |
| Unelte (contacte auxiliare) | - |
| Trifazat 460 V 480 V | 300 HP |
| Montaj deschis AC-3, 3 poli: 50 – 60 Hz 380 V 400 V [Ie] | 400 A |
| Durată de viaţă mecanică, în c.a. | 7000000 Comutări |
| Montaj deschis AC-3, 3 poli: 50 – 60 Hz 440 V [Ie] | 400 A |
| grad de protecţie | IP00 |
| Suruburi terminale (contacte auxiliare) | M3,5 |
| Contacte de forţă | - |
| Întreruptor automat max. la defect sever 600 V | 600 A |
| Putere disipată | - |
| Separare sigură conform EN 61140 | - |
| Putere de cuplare (W) | 645 |
| FLA 480V 60Hz trifazat | 550 A |
| 3 poli, la Ith [60°] | 58 W |
| 220 V 230 V | 5000 A |
| Categorie produs | Power contactor |
| Montaj deschis DC-1 | - |
| Unelte (contacte principale) | - |
| Sistemul electromagnetic | - |
| disipare | 62,00 W |
| Norme si Standarde | EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508 |
| Consum de putere | - |
| Fabricant | Schrack |

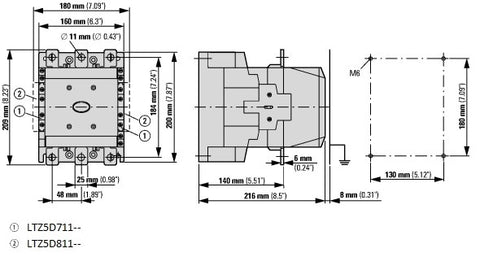

| HxBxT mm | 219x160x216 |
| DC-1 | - |
| Bare flexibile (nr. de lamele x lătime x grosime) | Fixing with flat cable terminal or cable terminal blocks| See terminal capacity for cable terminal blocks mm |
| Frecventa de functionare maximă | 200 S/h |
| Masiv sau multifilar (contacte auxiliare) | 18 - 14 AWG |
| Flexible with ferrule [auxiliary cables] | 1 x (0,75 - 2,5) | 2 x (0,75 - 2,5) mm² |
| Comportament în condiţii tranzitorii şi marginale | - |
| Frecvenţa comutărilor, funcţionare în c.a. | 2000 Comutări/h |
| Sarcină pilot funcţionare în c.c. | P300 |
| Rezistenţa la şocuri mecanice-şoc semisinusoidal 10ms | - |
| Montaj deschis AC-4, 3 poli, 50 – 60 Hz 380 V 400 V [Ie] | 296 A |
| Temperatura ambiantă pentru montaj deschis | -40 / +60 °C |
| Coordonare de tip "1" 690 V [gG/gL 690 V] | 630 A |
| Accesorii opționale | LTZ60001--;LTZ4W001--;LTZ5D711--;LTZ5D811--; |
| Categoria de supratensiune/Grad de poluare | III/3 |
| Coordonare de tip "2" 400 V [gG/gL 500 V] | 500 A |
| SCCR (fuzibil) la defect sever 480 V | 30/100 kA |
| Deschis 690V | 177 A |
| Montaj deschis AC-3, 3 poli: 50 – 60 Hz 240 V [Ie] | 400 A |
| Contacte de forţă | 3 ND |
| Performanţe în regim de motor AC-4 | - |
| AC-3 220 V 230 V [P] | 125 kW |
| Coordonare de tip "1" 1000 V [gG/gL 1000 V] | 250 A |
| 1000 V | 950 A |
| Capacitate de rupere nominala | - kA |
| Curent nominal | 400 A |
| Montaj deschis AC-4, 3 poli, 50 – 60 Hz 240 V [Ie] | 296 A |
| Fază de cuplare | - |
| Utilizare generală c.a. (V) | 600 |
| Curent nominal operaţional AC-4 | - |
| AC-4 380 V 400 V [P] | 160 kW |
| SCCR (întreruptor automat) la defect sever 600 V | 30 kA |
| Surubelniţă Philips/Pozidriv (contacte auxiliare) | PZ 2 |
| LxÎxA mm | 160x219x216 |
| SCCR (CB) la defect sever | 100 kA |
| Temporizare la închidere, funcţionare în c.a. | 55 |

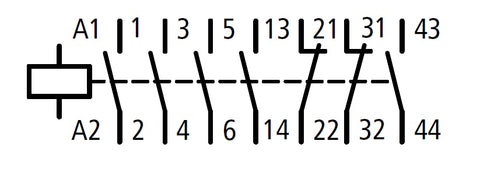

| Contacte auxiliare înglobate | 2ND+2NÎ |
| AC-4 440 V [P] | 186 kW |
| Curent nominal AC-3/400V | 400 A |
| Contacte de forţă-contacte ND | 10 gr. |
| Mărime | 6 |
| (1.15 … 1.3 x Uc max) | Contactorul rămâne cuplat |
| Masă netă | 8,42 kg/m |
| AC-4 660 V 690 V [P] | 240 kW |
| LRA 480V 60Hz trifazat | 3300 A |
| AC-4 | - |
| Capacitatea de rupere | - |
| Montaj deschis AC-4, 3 poli, 50 – 60 Hz 415 V [Ie] | 296 A |
| LRA 600V 60Hz trifazat | 3120 A |
| Contacte auxiliare | 2ND+2NI |
| AC-3 1000 V [P] | 132 kW |
| Tensiune nominală de izolaţie (Ui) | 1000 V |
| Montaj deschis AC-4, 3 poli, 50 – 60 Hz 660 V 690 V [Ie] | 260 A |
| Protecţie împotriva contactului direct | - |
| Date nominale pentru tipuri aprobate | - |
| Date de bază max. CB | 600 A |
| Montaj deschis AC-4, 3 poli, 50 - 60 Hz 1000 V [Ie] | 95 A |
| Functionare condensator | - |
| AC-3 | - |
| (0 … 0.2 x Uc min) > 10 ms | Decuplarea contactorului |
| Deschis la 525 V | 307 A |
| Vârf maxim de curent la cuplare | 30 x Ie |
| Multifilar cu papuc | 70 - 240 mm² |
| Montaj deschis AC-4, 3 poli, 50 – 60 Hz 500 V [Ie] | 296 A |
| Secţiune racord pentru contactele principale | - mm² |
| Curent termic convenţional 3 poli 50-60Hz | - |
| Cuplu de strângere (contacte principale) | 24 Nm |
| CEM interferenţe emise | Acest produs este proiectat pentru funcționarea în mediu industrial (mediu A). Utilizarea în mediu rezidențial (mediu B) poate cauza interferențe radio pe multiple frecvențe, fiind necesare măsuri suplimentare de atenuare. |
| Curent nominal operaţional în regim AC-3 | - |
| Temperatura ambiantă pentru montaj închis | -40 / +40 °C |
| 500 V | 5000 A |
| Montaj deschis la 60°C [Ith=Ie] | 500 A |
| AC-3 415 V [P] | 232 kW |
| Acţionare frontală (EN50724) | Cu degetul şi cu dosul palmei la bornele terminale |
| Descriere de bază | Contactor |
| Fuzibil maxim la defect sever 600 V | 800/600 Class J A |
| 660 V 690 V | 5000 A |
| Notă de consum de putere | Transformator de comandă cu uk ≦ 10% |
| Fuzibil max. la defect sever 480 V | 800/600 Class J A |
| Trifazat 200 V 208 V | 125 HP |
| Condiţii climatice | Căldură umedă constantă, conform cu IEC 60068-2-78;Căldură umedă ciclică, conform cu IEC 60068-2-30 |
| Capacitatea de închidere conform CEI/EN 60947 până la 690V | 5500 A |
| Montaj deschis AC-3, 3poli: 50 – 60 Hz 660 V 690 V [Ie] | 325 A |
| (0.6 … 0.7 x Uc min) | Contactorul rămâne cuplat |
| Temporizare la deschidere, funcţionare în c.a. | 50 |
| Coordonare de tip "2" 1000 V [gG/gL 1000 V] | 200 A |
| Curent nominal operaţional în regim AC-1 | - |
| Utilizare generală c.c. (A) | 1 |
| (0.2 … 0.6 x Uc min) ≦ 12 ms | Timpul este legat deliberat |
| Tensiune prea ridicată | - |
| Rezistenţa la şocuri mecanice-şoc semisinusoidal orizontal | - |
| Toleranţa tensiunii, funcționare în c.a. [închidere] | 0,85 x Us min - 1,1 x Us max x Uc |
| Lăţime sistem de bare | 25 mm |
| AC-4 220 V 230 V [P] | 92 kW |
| Coordonare de tip "1" 400 V [gG/gL 500 V] | 630 A |
| (0.2 … 0.6 x Uc min) > 12 ms | Decuplarea contactorului |
| Contacte auxiliare | - |
| Flexibil cu papuc | 50 - 240 mm² |
| Tinere la impuls de tensiune [Uimp] | 8000 V |
| Montaj deschis AC-3, 3 poli, 50 - 60 Hz 1000 V [Ie] | 95 A |
| PREG | 2450 |
| FLA 600V 60Hz trifazat | 420 A |
| Întreruperi de tensiune | - |
| Funcţionare în c.a. | 8,42 |
| Menţinere | - |
| Performanţe ţintă (100,000 cicluri conform cu UL1995) | - |
| Date de bază fuzibil max. | 800 A |
| (0.7 x Uc min … 1.15 x Uc max) | Contactorul cuplează cu certitudine |
| Durata de viaţă a componentei | 0,1 x 10^6 |
| Putere de menţinere (W) | 4 |
| AC-4 415 V [P] | 176 kW |
| Montaj deschis AC-3, 3poli: 50 – 60 Hz 415 V [Ie] | 400 A |
| SCCR (fuzibil) la defect sever 600 V | 30/100 kA |
| Contacte auxiliare-contacte NÎ | 8 gr. |
| AC-3 380 V 400 V [P] | 200 kW |
| Curent termic convenţional 1 pol montaj deschis [Ith] | 1250 A |
| Toleranţa tensiunii Us | 220 - 240 V 50/60 Hz |
| Putere motor maximă-3 faze | - |
| Putere motor maximă-Utilizare generală | 450 A |
| Toleranţa tensiunii, funcţionare în c.a. [menţinere] | 0,2 x Us min - 0,4 x Us max x Uc |
| Cuplu de strângere (contacte auxiliare) | 1,20 Nm |
| 380 V 400 V | 5000 A |
| Masă | - kg. |
| AC-4 240 V [P] | 100 kW |
| a bobinei în stare rece şi 1.0 x Us | - |
| Masiv sau multifilar (contacte principale) | 2/0 - 500 MCM AWG |
| Putere de menţinere (VA) | 6,8 |
| Utilizare generală c.a. (A) | 15 |
| Timp de comutaţie la 100% Us (Valoare recomandată) | - |
| Curent termic convenţional 1 pol montaj închis [Ith] | 1125 A |
| Între contacte | 500 VAC |
| La Ie conform AC-3/400V | 37 W |
| Curent nominal operaţional DC-1 | - |
| Utilizare generală c.c. (V) | 250 |
| Căderea tensiunii | - |
| Standard | IEC EN 60947-4-1;IEC EN 60947-5-1;UL 508 |
| Montaj închis [Ith] | 450 A |
| COD COMANDĂ | LTD64153 |
| Suruburi terminale (contacte principale) | M10 |
| Coordonare de tip "2" 690 V [gG/gL690 V] | 500 A |
| Montaj deschis AC-3, 3 poli: 50 – 60 Hz 220 V 230 V [Ie] | 400 A |
| Întreruptor automat max. la defect sever 480 V | 600 A |
| Montaj deschis la 50°C [Ith=Ie] | 548 A |
| Curent de scurtcircuit | - |
| AC-1 | - |
| Trifazat 575 V 600 V | 400 HP |
