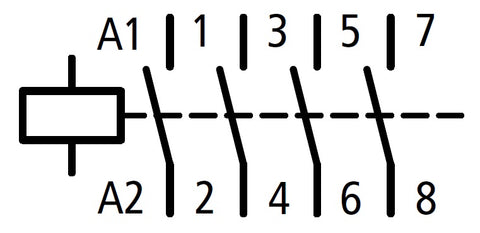

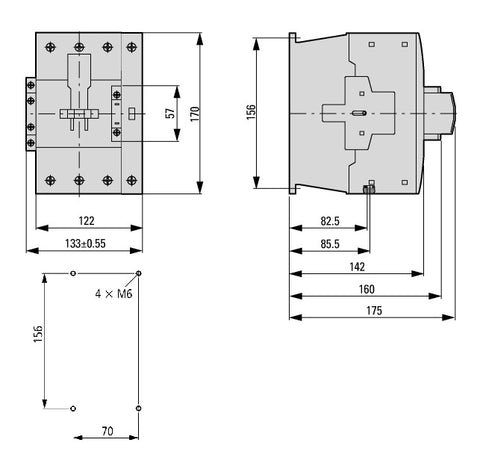

Contactor ALEA II 4 poli, 160A/AC-1, bobina la 230Vca
Mărime 3, Categorie produs 4-pole contactor, Curent nominal 160A, Tensiune bobină 230V
Unitate de ambalare: 1 buc.
Cantitate minima pentru comanda: 1 buc.
Ai vazut mai ieftin?
Spune-ne unde ai vazut mai ieftin acest produs
Contactor ALEA II 4 poli, 160A/AC-1, bobina la 230Vca
1.639,65 lei
| Caracteristică | Valoare |
|---|---|
| AC-3 415 V [P] | 57 kW |
| Control refrigerare (numai CSA) LRA 600V 60Hz trifazat | 420 A |
| Trifazat 230 V 240 V | 40 HP |
| Performanţe în regim de motor AC-3 | - |
| Durată de viaţă mecanică, în c.a. | 10000000 Comutări |
| Lămpi cu incandescenţă (Wolfram) 600V 60Hz trifazat | 100 A |
| Trifazat 200 V 208 V | 25 HP |
| Rezistenţă la scurtcircuit | - |
| Mărime | 3 |
| Temperatura ambiantă pentru montaj închis | -25 / +40 °C |
| Secţiune racord (contacte auxiliare) | - mm² |
| Toleranţa tensiunii, funcționare în c.a. [închidere] | 0,8 - 1,15 x Uc |
| Lămpi cu descărcare (Balast) 480V 60Hz trifazat | 100 A |
| Factorul de serviciu | 100 % ED |
| Control elevator 480V 60Hz trifazat (CP) | 60 |
| 660 V 690 V | 750 A |
| Norme si Standarde | IEC 60947, EN 60947 |
| Unitate de ambalare | 1 m. |
| Temperatura ambiantă de depozitare | -40 / +80 °C |
| Putere motor maximă-Utilizare generală | 125 A |
| Coordonare de tip "2" 400 V [gG/gL 500 V] | 160 A |
| Acţionare frontală (EN50724) | Cu degetul şi cu dosul palmei |
| Contacte auxiliare-contacte ND | 7 gr. |
| Tensiune bobină | 230V |
| Fuzibil max. protecţie la scurtcircuit | - |
| SCCR (CB) la defect sever | 65 kA |
| Montaj deschis AC-3, 3 poli: 50 – 60 Hz 240 V [Ie] | 95 A |
| Unelte (contacte auxiliare) | - |
| Curent termic convenţional 1 pol montaj deschis [Ith] | 415 A |
| Între contacte | 440 VAC |
| AC-3 380 V 400 V [P] | 45 kW |
| grad de protecţie | IP00 |
| 60 Hz [menţinere] (W) | 2,3 |
| Suruburi terminale (contacte auxiliare) | M3,5 |
| Contacte de forţă | - |
| Întreruptor automat max. la defect sever 600 V | 350 A |
| Putere disipată | - |
| Separare sigură conform EN 61140 | - |
| AC-3 240V [P] | 33 kW |
| 110 V [Ie] | 160 A |
| Montaj deschis AC-3, 3 poli: 50 – 60 Hz 500 V [Ie] | 95 A |
| AC-3 500 V [P] | 70 kW |
| Montaj deschis DC-1 | - |
| Unelte (contacte principale) | - |
| Sistemul electromagnetic | - |
| Date de bază SCCR | 10 kA |
| Consum de putere | - |
| Fabricant | Schrack |
| DC-1 | - |
| Capacitatea de închidere conform CEI/EN 60947 până la 690V | 1330 A |
| Masiv sau multifilar (contacte auxiliare) | 18 - 14 AWG |
| Flexible with ferrule [auxiliary cables] | 1 x (0,75 - 2,5) | 2 x (0,75 - 2,5) mm² |
| Rezistenţa la şocuri mecanice-şoc semisinusoidal 10ms | - |
| Control refrigerare (numai CSA) FLA 480V 60Hz trifazat | 90 A |
| Categoria de supratensiune/Grad de poluare | III/3 |
| Timp de comutaţie la 100% Us (Valoare recomandată) | - |
| Control elevator 200V 60Hz trifazat (CP) | 20 |
| AC-3 220 V 230 V [P] | 30 kW |
| Lămpi cu incandescenţă (Wolfram) 347V 60Hz monofazat | 100 A |
| PU | 5 |
| Frecvenţa comutărilor, funcţionare în c.a. | 3600 Comutări/h |
| Lungime de dezizolat (contacte auxiliare) | 10 mm |
| SCCR (fuzibil) la defect sever 480 V | 30/100 kA |
| AC-3 660 V 690 V [P] | 75 kW |
| Curent nominal operaţional DC-1 | - |
| Putere pentru aplicaţii speciale | - |
| Lungime de dezizolat (contacte principale) | 15 mm |
| Montaj deschis AC-3, 3poli: 50 – 60 Hz 660 V 690 V [Ie] | 80 A |
| 50 Hz [menţinere] (W) | 2,3 |
| Masiv (contacte auxiliare) | 1 x (0,75 - 4) | 2 x (0,75 - 4) mm² |
| Lămpi cu descărcare (Balast) 347V 60Hz monofazat | 100 A |
| Control elevator 480V 60Hz trifazat (A) | 77 |
| Lămpi cu incandescenţă (Wolfram) 480V 60Hz trifazat | 100 A |
| Rezistenţe de încălzire 480V 60Hz trifazat | 110 A |
| 60 Hz [menţinere] (VA) | 3,1 |
| Montaj deschis la 60°C [Ith=Ie] | 138 A |
| Masă netă | 2,73 kg/m |
| Trifazat 460 V 480 V | 75 HP |
| Inbus hexagonal [contacte principale] | 5 mm |
| Tensiunea nominală operaţională | 690 V |
| Bare flexibile (nr. de lamele x lătime x grosime) | 2 x (6 x 16 x 0.8) mm |
| Contacte auxiliare-contacte NÎ | 5 gr. |
| Suruburi terminale (contacte principale) | M10 |
| Flexibil cu pin (contactele principale) | 1 x (10 - 95) | 2 x (10 - 70) mm² |
| Temporizare la deschidere, funcţionare în c.a. | 35 - 41 |
| Impedanţă pe pol | 0,6 mΩ |
| Rezistenţe de încălzire 347V 60Hz monofazat | 110 A |
| Capacitate de rupere nominala | - kA |
| Rezistenţe de încălzire 600V 60Hz trifazat | 110 A |
| Monofazat 230V 240V | 15 HP |
| Rezistenţe de încălzire 277V 60Hz monofazat | 110 A |
| Curent de scurtcircuit | - |
| 380 V 400 V | 950 A |
| AC-1 | - |
| Putere motor maximă-monofazat | - |
| Coordonare de tip "1" 690 V [gG/gL 690 V] | 200 A |
| AC-3 440 V [P] | 60 kW |
| SCCR (întreruptor automat) la defect sever 600 V | 30 kA |
| Surubelniţă Philips/Pozidriv (contacte auxiliare) | PZ 2 |
| Date de bază fuzibil max. | 600 A |
| Temperatura ambiantă pentru montaj deschis | -25 / +60 °C |
| Toleranţa tensiunii, funcţionare în c.a. [menţinere] | 0,25 - 0,6 x Uc |
| Categorie produs | 4-pole contactor |
| Trifazat 575 V 600 V | 100 HP |
| Montaj deschis la 55°C [Ith=Ie] | 143 A |
| Contacte de forţă-contacte ND | 10 gr. |
| Montaj deschis la 40°C [Ith=Ie] | 160 A |
| 3 poli, la Ith [60°] | 36,3 W |
| Între bobină şi contacte | 440 VAC |
| Montaj deschis AC-3, 3 poli: 50 – 60 Hz 440 V [Ie] | 95 A |
| Curent nominal | 160 A |
| Masiv sau multifilar (contacte principale) | 8 - 3/0 AWG |
| Lămpi cu descărcare (Balast) 600V 60Hz trifazat | 100 A |
| Montaj deschis AC-3, 3 poli: 50 – 60 Hz 380 V 400 V [Ie] | 95 A |
| Capacitatea de rupere | - |
| 220 V 230 V | 950 A |
| Control elevator 240V 60Hz trifazat (A) | 80 |
| Protecţie împotriva contactului direct | - |
| Standard | IEC EN 60947 |
| Date nominale pentru tipuri aprobate | - |
| Date de bază max. CB | 600 A |
| Lămpi cu descărcare (Balast) 277V 60Hz monofazat | 100 A |
| AC-3 | - |
| Tensiune nominală de izolaţie (Ui) | 690 V |
| Control elevator 200V 60Hz trifazat (A) | 62,10 |
| Control elevator 600V 60Hz trifazat (CP) | 75 |
| Montaj deschis AC-3, 3poli: 50 – 60 Hz 415 V [Ie] | 95 A |
| Coordonare de tip "1" 400 V [gG/gL 500 V] | 250 A |
| Secţiune racord pentru contactele principale | - mm² |
| Curent termic convenţional 3 poli 50-60Hz | - |
| Montaj deschis la 50°C [Ith=Ie] | 150 A |
| Curent nominal operaţional în regim AC-3 | - |
| Întreruptor automat max. la defect sever 480 V | 250 A |
| Coordonare de tip "2" 690 V [gG/gL690 V] | 160 A |
| Descriere de bază | Contactor |
| Control refrigerare (numai CSA) FLA 600V 60Hz trifazat | 70 A |
| 60 V [Ie] | 160 A |
| Montaj închis [Ith] | 128 A |
| Condiţii climatice | Căldură umedă constantă, conform cu IEC 60068-2-78;Căldură umedă ciclică, conform cu IEC 60068-2-30 |
| Montaj deschis AC-3, 3 poli: 50 – 60 Hz 220 V 230 V [Ie] | 95 A |
| Lămpi cu incandescenţă (Wolfram) 277V 60Hz monofazat | 100 A |
| Monofazat 115V 120V | 7,50 HP |
| Curent termic convenţional 1 pol montaj închis [Ith] | 373 A |
| Control elevator 600V 60Hz trifazat (A) | 77 |
| Curent nominal operaţional în regim AC-1 | - |
| 500 V | 950 A |
| Cuplu de strângere (contacte principale) | 14 Nm |
| 60 Hz [menţinere] (VA) | 180 |
| Fuzibil max. la defect sever 480 V | 300/300 Class J A |
| COD COMANDĂ | LTR31543 |
| Tinere la impuls de tensiune [Uimp] | 8000 V |
| Control elevator 240V 60Hz trifazat (CP) | 30 |
| Fuzibil maxim la defect sever 600 V | 300/300 Class J A |
| PREG | 2450 |
| disipare | 38,60 W |
| Accesorii opționale | LTZ3D104--; LTZ3D113--; LTZ3D122--; LTZ3D131--; LTZ3D140--; LTZ3D402--; LTZ3D411--; LTZ3D420--; LTZ3D711--; LTZ3D811--; |
| Multifilar (contacte principale) | 1 x (16 - 120) | 2 x (16 - 95) mm² |
| 50 Hz [închidere] (VA) | 180 |
| Surubelniţă standard (contacte auxiliare) | 0,8 x 5,5;1 x 6 |
| Temporizare la închidere, funcţionare în c.a. | 28 - 33 |
| Curent nominal AC-3/400V | 45 A |
| SCCR (fuzibil) la defect sever 600 V | 30/100 kA |
| 220 V [Ie] | 160 A |
| Putere motor maximă-3 faze | - |
| Cuplu de strângere (contacte auxiliare) | 1,20 Nm |
| Control refrigerare (numai CSA) LRA 480V 60Hz trifazat | 540 A |
| 60 Hz [închidere] (W) | 150 |
| a bobinei în stare rece şi 1.0 x Us | - |
