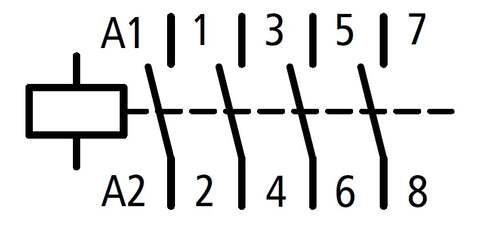

Contactor ALEA II 4 poli, 20A/AC-1, bobina la 24Vcc
Mărime 0, Categorie produs 4-pole contactor, Curent nominal 20A, Tensiune bobină DC 24V
Unitate de ambalare: 1 buc.
Cantitate minima pentru comanda: 1 buc.
Ai vazut mai ieftin?
Spune-ne unde ai vazut mai ieftin acest produs
Contactor ALEA II 4 poli, 20A/AC-1, bobina la 24Vcc
201,19 lei
| Caracteristică | Valoare |
|---|---|
| Control elevator 600V 60Hz trifazat (A) | 6,10 |
| Performanţe în regim de motor AC-3 | - |
| Montaj închis [Ith] | 18 A |
| Masiv sau multifilar (contacte principale) | 18 - 14 AWG |
| Rezistenţă la scurtcircuit | - |
| AC-3 500 V [P] | 7 kW |
| Lămpi cu incandescenţă (Wolfram) 600V 60Hz trifazat | 14 A |
| Montaj deschis AC-3, 3 poli: 50 – 60 Hz 240 V [Ie] | 12 A |
| Temperatura ambiantă pentru montaj închis | -25 / +40 °C |
| Secţiune racord (contacte auxiliare) | - mm² |
| Factorul de serviciu | 100 % ED |
| 380 V 400 V | 120 A |
| Date de bază max. CB | 60 A |
| Norme si Standarde | IEC 60947, EN 60947 |
| disipare | 5,60 W |
| Unitate de ambalare | 1 m. |
| Masă netă | 0,29 kg/m |
| Temperatura ambiantă de depozitare | -40 / +80 °C |
| PU | 102 |
| Acţionare frontală (EN50724) | Cu degetul şi cu dosul palmei |
| Contacte auxiliare-contacte ND | 7 gr. |
| Fuzibil max. protecţie la scurtcircuit | - |
| Unelte (contacte auxiliare) | - |
| Funcţionare în c.c. [Cuplare] Notă | Cel puţin redresor cu dublu puls |
| Lămpi cu descărcare (Balast) 347V 60Hz monofazat | 20 A |
| Între contacte | 400 VAC |
| Date de bază SCCR | 5 kA |
| Rezistenţe de încălzire 480V 60Hz trifazat | 20 A |
| Suruburi terminale (contacte auxiliare) | M3,5 |
| Rezistenţe de încălzire 600V 60Hz trifazat | 20 A |
| Contacte de forţă | - |
| Putere disipată | - |
| SCCR (fuzibil) la defect sever 600 V | 30 kA |
| Separare sigură conform EN 61140 | - |
| Cuplu de strângere (contacte principale) | 1,20 Nm |
| Masiv (contacte auxiliare) | 1 x (0,75 - 4) | 2 x (0,75 - 2,5) mm² |
| Surubelniţă standard (contacte auxiliare) | 0,8 x 5,5;1 x 6 |
| Lămpi cu incandescenţă (Wolfram) 347V 60Hz monofazat | 14 A |
| Montaj deschis DC-1 | - |
| Unelte (contacte principale) | - |
| Sistemul electromagnetic | - |
| Montaj deschis AC-3, 3 poli: 50 – 60 Hz 380 V 400 V [Ie] | 12 A |
| Montaj deschis AC-3, 3 poli: 50 – 60 Hz 440 V [Ie] | 12 A |
| AC-3 220 V 230 V [P] | 3,50 kW |
| Consum de putere | - |
| Lămpi cu descărcare (Balast) 480V 60Hz trifazat | 20 A |
| Fabricant | Schrack |
| Masiv (cablu principal) | 1 x (0,75 - 4) | 2 x (0,75 - 2,5) mm² |
| Coordonare de tip "1" 690 V [gG/gL 690 V] | 25 A |
| DC-1 | - |
| Montaj deschis la 55°C [Ith=Ie] | 20,50 A |
| Impedanţă pe pol | 2,5 mΩ |
| Masiv sau multifilar (contacte auxiliare) | 18 - 14 AWG |
| Flexible with ferrule [auxiliary cables] | 1 x (0,75 - 2,5) | 2 x (0,75 - 2,5) mm² |
| Cuplu de strângere (contacte auxiliare) | 1,20 Nm |
| Funcţionare în c.c. [Cuplare] | 4,5 W |
| Coordonare de tip "2" 690 V [gG/gL690 V] | 20 A |
| Lămpi cu descărcare (Balast) 277V 60Hz monofazat | 20 A |
| Capacitatea de închidere conform CEI/EN 60947 până la 690V | 144 A |
| Rezistenţa la şocuri mecanice-şoc semisinusoidal 10ms | - |
| a bobinei în stare rece şi 1.0 x Us | - |
| grad de protecţie | IP20 |
| Categoria de supratensiune/Grad de poluare | III/3 |
| Timp de comutaţie la 100% Us (Valoare recomandată) | - |
| Control refrigerare (numai CSA) FLA 480V 60Hz trifazat | 10 A |
| Suruburi terminale (contacte principale) | M3,5 |
| Lungime de dezizolat (contacte auxiliare) | 10 mm |
| Curent nominal operaţional DC-1 | - |
| 60 V [Ie] | 22 A |
| Putere pentru aplicaţii speciale | - |
| Accesorii opționale | LTZ0D222--;LTZ0D231--;LTZ0D302--;LTZ0D311-- |
| Flexibil cu pin (contactele principale) | 1 x (0,75 - 2.5) | 2 x (0,75 - 2.5) mm² |
| Coordonare de tip "2" 400 V [gG/gL 500 V] | 20 A |
| Control refrigerare (numai CSA) LRA 600V 60Hz trifazat | 60 A |
| Tensiunea nominală operaţională | 690 V |
| Contacte auxiliare-contacte NÎ | 5 gr. |
| AC-3 380 V 400 V [P] | 5,50 kW |
| AC-3 240V [P] | 4 kW |
| 500 V | 100 A |
| 220 V [Ie] | 6 A |
| Curent de scurtcircuit | - |
| AC-1 | - |
| AC-3 660 V 690 V [P] | 6,50 kW |
| Surubelniţă Philips/Pozidriv (contacte auxiliare) | PZ 2 |
| Temperatura ambiantă pentru montaj deschis | -25 / +60 °C |
| Categorie produs | 4-pole contactor |
| 3 poli, la Ith [60°] | 3 W |
| Contacte de forţă-contacte ND | 10 gr. |
| 110 V [Ie] | 22 A |
| Lungime de dezizolat (contacte principale) | 10 mm |
| Control refrigerare (numai CSA) FLA 600V 60Hz trifazat | 10 A |
| Mărime | 0 |
| Lămpi cu incandescenţă (Wolfram) 480V 60Hz trifazat | 14 A |
| Toleranţa tensiunii, funcţionare în c.c. [închidere] | 0,8 - 1,1 x Uc |
| Între bobină şi contacte | 400 VAC |
| Capacitatea de rupere | - |
| Date de bază fuzibil max. | 45 A |
| Operating frequency, mechanical DC operated | 5000 Schaltspiele/h |
| AC-3 440 V [P] | 7,50 kW |
| Protecţie împotriva contactului direct | - |
| Standard screwdriver [main cable] | 0,8 x 5,5;1 x 7 mm |
| Standard | IEC EN 60947 |
| Date nominale pentru tipuri aprobate | - |
| AC-3 | - |
| Funcţionare în c.c. [Decuplare] Notă | Cel puţin redresor cu dublu puls |
| Tensiune nominală de izolaţie (Ui) | 690 V |
| Curent termic convenţional 1 pol montaj închis [Ith] | 54 A |
| Montaj deschis la 50°C [Ith=Ie] | 21 A |
| Control refrigerare (numai CSA) LRA 480V 60Hz trifazat | 60 A |
| Surubelniţă Philips/Pozidriv (contacte principale) | PZ 2 |
| Secţiune racord pentru contactele principale | - mm² |
| AC-3 415 V [P] | 7 kW |
| Curent termic convenţional 3 poli 50-60Hz | - |
| Curent nominal operaţional în regim AC-3 | - |
| Funcţionare în c.c. închidere temporizată | 31 ms |
| 220 V 230 V | 120 A |
| Descriere de bază | Contactor |
| Funcţionare în c.c. deschidere temporizată | 12 ms |
| Montaj deschis AC-3, 3 poli: 50 – 60 Hz 220 V 230 V [Ie] | 12 A |
| Coordonare de tip "1" 400 V [gG/gL 500 V] | 35 A |
| Control elevator 600V 60Hz trifazat (CP) | 5 |
| Putere motor maximă-Utilizare generală | 20 A |
| Curent nominal AC-3/400V | 5,50 A |
| Condiţii climatice | Căldură umedă constantă, conform cu IEC 60068-2-78;Căldură umedă ciclică, conform cu IEC 60068-2-30 |
| Tensiune bobină DC | 24V |
| Timp de arc | 10 ms |
| SCCR (fuzibil) la defect sever 480 V | 30 kA |
| Durată de viaţă mecanică, în c.c. | 10000000 Comutări |
| Curent nominal operaţional în regim AC-1 | - |
| Montaj deschis AC-3, 3poli: 50 – 60 Hz 660 V 690 V [Ie] | 7 A |
| COD COMANDĂ | LTR02045 |
| Montaj deschis la 60°C [Ith=Ie] | 20 A |
| Curent termic convenţional 1 pol montaj deschis [Ith] | 60 A |
| Lămpi cu descărcare (Balast) 600V 60Hz trifazat | 20 A |
| Tinere la impuls de tensiune [Uimp] | 8000 V |
| 660 V 690 V | 70 A |
| Montaj deschis AC-3, 3poli: 50 – 60 Hz 415 V [Ie] | 12 A |
| Funcţionare în c.c. [Menţinere] | 2,60 W |
| PREG | 2450 |
| Montaj deschis AC-3, 3 poli: 50 – 60 Hz 500 V [Ie] | 10 A |
| Rezistenţe de încălzire 347V 60Hz monofazat | 20 A |
| Curent nominal | 20 A |
| Fuzibil max. la defect sever 480 V | 25 Class RK5 A |
| Rezistenţe de încălzire 277V 60Hz monofazat | 20 A |
| Lămpi cu incandescenţă (Wolfram) 277V 60Hz monofazat | 14 A |
| Fuzibil maxim la defect sever 600 V | 25 Class RK5 A |
| Toleranţa tensiunii, funcţionare în c.c. [menţinere] | 0,2 - 0,6 x Uc |
| Montaj deschis la 40°C [Ith=Ie] | 22 A |
