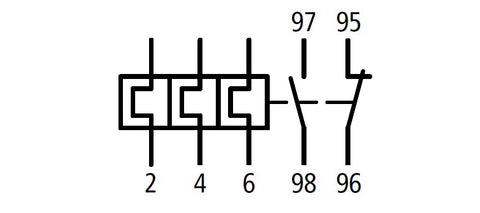

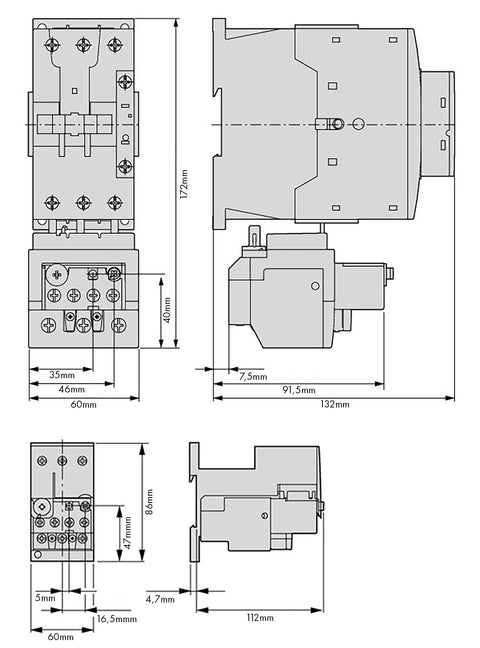

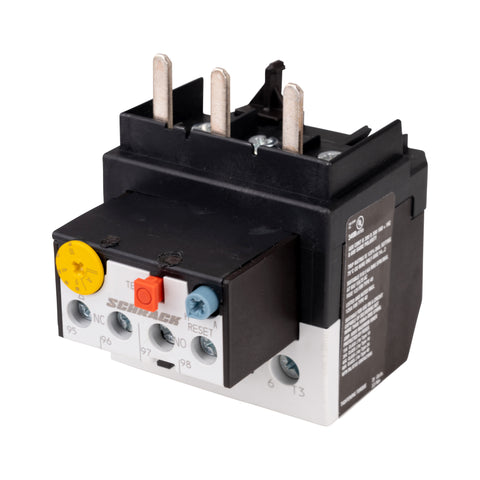

Releu termic ALEA II 6 - 10A
Domeniu curent 6-10A, Mărime 2, Categorie produs Motor protection relay
Unitate de ambalare: 1 buc.
Cantitate minima pentru comanda: 1 buc.
Ai vazut mai ieftin?
Spune-ne unde ai vazut mai ieftin acest produs
Releu termic ALEA II 6 - 10A
218,36 lei
| Caracteristică | Valoare |
|---|---|
| Date de bază max. CB | 40 A |
| COD COMANDĂ | LTT21000 |
| Multifilar (contacte principale) | 1 x (16 - 25) mm² |
| Lungime de dezizolat (contacte auxiliare) | 8 mm |
| Curent termic convenţional Ith | 6 A |
| Sarcină pilot funcţionare în c.c. | R300 |
| Surubelniţă Philips/Pozidriv (contacte principale) | PZ 2 |
| Secţiune racord pentru contactele principale | - mm² |
| Temperatura ambiantă pentru montaj închis | -25 / +40 °C |
| Secţiune racord (contacte auxiliare) | - mm² |
| Valoarea cea mai mică a gamei de reglaj | 2,7 W |
| AC-15 contact ND 220 V 230 V 240 V Ie | 1,5 A |
| Categorie produs | Motor protection relay |
| Între contacte principale | 440 VAC |
| c.c. L/R ≦ 15 ms Notă | Conditiile de cuplare si decuplare bazate pe DC-13, timp constant asa cum este specificat |
| Domeniu curent | 6-10 A |
| Între contacte auxiliare | 240 VAC |
| Norme si Standarde | IEC 60947, EN 60947 |
| Unitate de ambalare | 1 m. |
| Condiţii climatice | Căldură umedă constantă, conform cu IEC 60068-2-78;Căldură umedă ciclică, conform cu IEC 60068-2-30 |
| Acţionare frontală (EN50724) | Cu degetul şi cu dosul palmei |
| Mărime | 2 |
| Masiv sau multifilar (contacte auxiliare) | 2 x (18 - 14) AWG |
| SCCR (CB) la defect sever | 65 kA |
| c.c. L/R ≦ 15 ms 24 V Ie | 0,9 A |
| AC-15 contact NÎ 380 V 400 V 415 V Ie | 0,9 A |
| Temperatur compensation residual error > 40 ºC | ≦ 0,25 %/K |
| Between auxiliary contacts and main contacts | 440 VAC |
| AC-15 contact NÎ 500 V Ie | 0,8 A |
| Unelte (contacte auxiliare) | - |
| Surubelniţă standard (contacte auxiliare) | 1 x 6 |
| Contacte auxiliare | - |
| grad de protecţie | IP00 |
| Date de bază SCCR | 5 kA |
| Suruburi terminale (contacte auxiliare) | M3,5 |
| Standard screwdriver [main cable] | 1 x 6 mm |
| PREG | 2450 |
| PU | 60 |
| Sarcină pilot funcţionare în c.a. | B300, B600 |
| Separare sigură conform EN 61140 | - |
| Fuzibil maxim la defect sever 600 V | 15 Class J/CC A |
| Separare sigură conform EN 61140 | - |
| Unelte (contacte principale) | - |
| Rated insulation voltage auxiliary circuit Ui | 500 VAC |
| Fuzibil max. la defect sever 480 V | 15 Class J/CC A |
| Întreruptor automat max. la defect sever 480 V | 15 A |
| AC-15 contact NÎ 220 V 230 V 240 V Ie | 1,5 A |
| Fabricant | Schrack |
| Flexible with ferrule [auxiliary cables] | 1 x (0,75 - 2,5) | 2 x (0,75 - 2,5) mm² |
| Cuplu de strângere (contacte auxiliare) | 1,20 Nm |
| Masiv (cablu principal) | 1 x (1 - 16) | 2 x (1 - 16) mm² |
| Tinere la impuls de tensiune [contacte auxiliare] Uimp | 4000 V |
| c.c. L/R ≦ 15 ms 60 V Ie | 0,75 A |
| Categoria de supratensiune/Grad de poluare | III/3 |
| Valoarea maximă din gama de reglaj | 7,5 W |
| AC-15 contact ND 120 V Ie | 1,5 A |
| Masă netă | 0,22 kg/m |
| AC-15 contact ND 500 V Ie | 0,5 A |
| Masiv sau multifilar (contacte principale) | 14 - 2 AWG |
| Masiv (contacte auxiliare) | 1 x (0,75 - 4) | 2 x (0,75 - 4) mm² |
| Rated operational current [contr.cir.cable] Ie | - A |
| Cuplu de strângere (contacte principale) | 3,50 Nm |
| Masă | 0,22 kg. |
| Overvoltage cat./pollution degree[contr.cir.cable] | III/3 |
| Tensiunea nominală operaţională | 690 V |
| c.c. L/R ≦ 15 ms 110 V Ie | 0,4 A |
| SCCR (fuzibil) la defect sever 600 V | 100 kA |
| Temperatura ambiantă pentru montaj deschis | -25 / +55 °C |
| Flexibil cu pin (contactele principale) | 1 x (1 - 25) | 2 x (1 - 25) mm² |
| Tinere la impuls de tensiune [Uimp] | 6000 V |
| AC-15 contact ND 380 V 400 V 415 V Ie | 0,5 A |
| Curent de scurtcircuit | - |
| AC-15 contact NÎ 120V Ie | 1,5 A |
| disipare | 7,50 W |
| Date de bază fuzibil max. | 40 A |
| Rated operational voltage [contr.cir.cable] Ue | 500 VAC |
| Rezistenţa la scurtcircuit fără sudura contactelor | - |
| Surubelniţă Philips/Pozidriv (contacte auxiliare) | PZ 2 |
| SCCR (fuzibil) la defect sever 480 V | 100 kA |
| Fuzibil maxim | 6 A gG/gL |
| c.c. L/R ≦ 15 ms 220 V Ie | 0,2 A |
| Compensarea temperaturii | continuu |
| Lungime de dezizolat (contacte principale) | 11 mm |
| Putere disipată (3 conductoare) | - |
| Gama de reglaj pentru setarea curentului | 6 - 10 A |
| Suruburi terminale (contacte principale) | M6 |
| Protecţie împotriva contactului direct | - |
| Standard | IEC EN 60947 |
| Date nominale pentru tipuri aprobate | - |
| Rezistenţa la şocuri mecanice-şoc semisinusoidal 10ms | 10 |
| Tensiune nominală de izolaţie (Ui) | 690 V |
